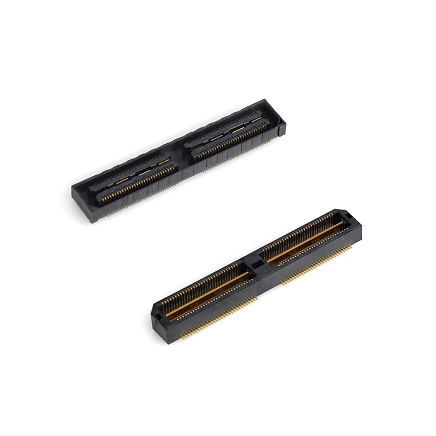

板對板連接器如何使用
板對板連接器是一種常見的電子連接器,用于在電路板之間建立可靠的電連接。下面是關于板對板連接器如何使用的詳細說明。
1. 確定連接器類型:首先,您需要根據具體的需求和設計選擇適合的板對板連接器類型。常見的類型包括插座式連接器、壓接式連接器和焊接式連接器等。
2. 設計電路板布局:在設計電路板時,您需要確保正確預留出板對板連接器的位置和間距。根據連接器的形狀和尺寸,為其留出足夠的空間。
3. 安裝連接器:將板對板連接器插入到電路板上的相應位置。插入連接器時,確保連接器的引腳或接頭正確對應電路板上的焊盤或插孔。
4. 插入和排列電路板:將需要連接的電路板對齊并插入板對板連接器中。確保兩個電路板之間的對齊和連接是準確的。
5. 電連接檢查:在連接完成后,使用萬用表或其他測試設備檢查電連接是否良好。確認引腳之間的導通和連接是否準確。

6. 機械固定連接器:根據具體情況,可以使用螺釘、螺母、卡扣或其他機械固定件固定板對板連接器,確保連接的穩定性和可靠性。
7. 測試連接性能:連接器安裝后,進行連接性能測試以確保連接的可靠性和質量。測試可以包括信號傳輸測試、可靠性測試和環境適應性測試等。
8. 提交產品:在連接器和連接性能測試通過后,您可以繼續進行產品的組裝和測試,提交到生產和市場使用。
需要注意的是,使用板對板連接器時,應遵循連接器制造商提供的具體使用指南和規范。這樣可以確保正確、安全地使用連接器,并提高連接的可靠性和穩定性。
總的來說,板對板連接器的使用涉及到合適的選擇和安裝連接器、對電路板進行正確布局、插入和排列電路板、進行連接測試和產品提交等步驟。通過正確操作和測試,可以確保連接的質量和可靠性,滿足電子產品的需求。
