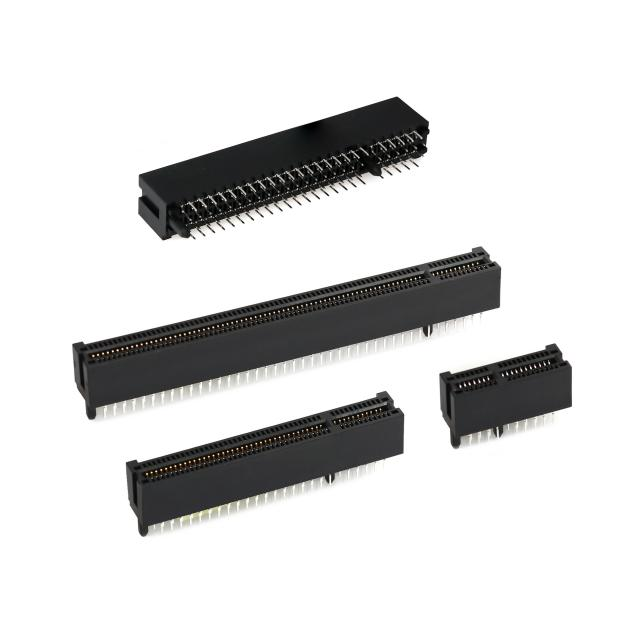

板對板連接器廣泛用于多層電路板之間的電氣互聯，具備高密度、高速傳輸等特點。在實際組裝中，焊接過程中的偏位問題會影響接觸精度、插拔匹配與信號完整性，因此需重要關注加工精度與結構設計配合。

焊接偏位主要發生于SMT貼片過程中。連接器本體體積較大，受熱過程不均易導致焊盤偏移。貼片前應確認基板錫膏厚度均勻、貼片壓力合適，避免因錫浮力引起組件漂移。

部分板對板連接器設計帶有定位柱結構，可與PCB預設孔位插合，增強貼裝位置精度。定位柱可防止焊接前后發生滑動或旋轉，適用于自動貼片產線。

端子PIN腳排列密集，常使用中浮動結構或浮動母座結構，允許插合時微小位移補償，提升公母端對接容差。浮動結構亦可在焊接完成后校正輕微偏位，避免后續裝配干涉。

連接器本體材料通常為LCP、PA9T等高溫塑膠，具備良好尺寸穩定性，避免高溫回流時變形影響位置精度。PIN腳為高強度銅合金，防止高溫軟化導致端子偏彎。

工藝控制方面，建議使用自動光學檢測（AOI）設備檢查焊接后位移量，確保焊盤中與PIN腳對齊，控制在±0.1mm范圍內。使用回流焊工藝時應控制熱風分布均勻，防止溫差引起應力變形。

若板對板連接器為大PIN數型號，建議分段焊接或使用雙軌貼裝方式，避免整體偏移。部分高型號支持局部補焊或吸錫重工，提升焊接成品率。

板對板連接器在焊接中存在偏位風險，可通過結構優化、工藝控制與輔助定位設計減少誤差，提高裝配一致性與電氣連接可靠性。
