排針排母連接器是PCB連接方案中應用廣泛的一類產品,在信號傳輸、電源輸入輸出、電路跳線等場景中均有體現。其封裝方式直接關系到裝配工藝的兼容性與生產效率,是連接器選型中不可忽視的因素。
目前排針排母的常見封裝方式主要包括**直插(DIP)、表貼(SMT)、插件彎腳(Right Angle)**三種類型,不同封裝形式適用于不同的PCB焊接制程及結構布局要求:

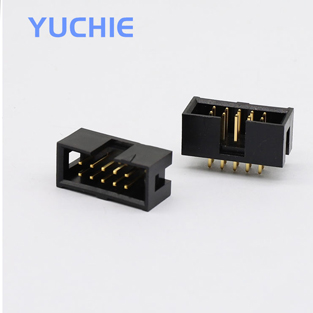

直插型(DIP)
是常見的傳統封裝方式,通過針腳穿過PCB孔并在背面進行波峰焊或手工焊接。其結構牢固,適合承受一定機械應力,廣泛應用于多層電路板及功率模塊中。

表貼型(SMT)
適用于現代化貼片工藝,直接將排針排母焊盤焊接在PCB表面,適合高速貼裝與回流焊環境。SMT封裝有利于提高生產效率,降低組裝厚度,是輕薄型設備主選。
插件彎腳型(Right Angle)
適用于垂直方向空間受限的結構設計,如主板與子板之間的橫向連接。彎腳結構可方便布線,也便于實現背靠背安裝,提高空間利用率。
此外,部分排針排母還提供帶定位柱封裝、加高型設計、鍍金觸點、可拆卸端子等個性化選項,以適應特定使用場景。
選用封裝方式時應綜合考慮PCB布線方式、貼裝工藝要求、連接強度、空間尺寸等因素,確保產品在功能與結構上達到平衡,提高組裝可靠性與整機適配性。
