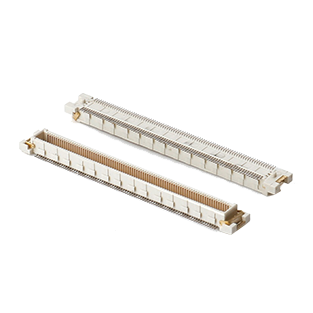

板對板連接器因結構緊湊、連接牢固,拆卸過程中若操作不當易損壞電路板或連接器本身。掌握科學的拆卸方法,做好防護措施,是避免電路板損壞的關鍵,確保拆卸后電路板仍能正常使用,降低設備維修成本。
進行拆卸前準備。了解板對板連接器的連接結構,查看產品手冊確定是否有專用拆卸卡扣、鎖扣或固定螺絲,不同結構的板對板連接器拆卸方式存在差異,盲目拆卸易導致損壞。準備合適的拆卸工具,如專用連接器拆卸夾、平頭撬棒、防靜電手環等,拆卸夾需與連接器尺寸匹配,撬棒頭部需包裹軟質材料(如橡膠套),防止劃傷電路板表面或連接器外殼。佩戴防靜電手環,釋放人體靜電,避免靜電擊穿電路板上的敏感電子元件,尤其在干燥環境下,防靜電措施至關重要。
拆卸時先解除固定結構。若板對板連接器帶有固定螺絲,使用合適規格的螺絲刀緩慢擰下螺絲,擰螺絲過程中保持螺絲刀與螺絲垂直,避免用力過猛導致螺絲滑絲或損壞電路板螺絲孔。對于帶有卡扣或鎖扣的連接器,用手指或拆卸夾輕輕按壓卡扣,使其脫離鎖定位置,或緩慢撥動鎖扣至解鎖狀態,操作時需感知卡扣的受力點,避免強行掰動導致卡扣斷裂。解除固定結構后,輕輕晃動連接器,判斷是否已完全脫離鎖定狀態,再進行下一步拆卸操作。
采用正確的分離方式拆卸連接器。雙手分別握住連接器兩端的電路板(若為兩塊電路板對接),或一手固定電路板,另一手握住連接器外殼,沿連接器對接方向緩慢施加拉力,使連接器平穩分離。分離過程中保持拉力方向與電路板平行,避免傾斜拉扯,防止連接器引腳損壞電路板焊盤或導致引腳彎曲。若連接器分離阻力較大,不可強行拉扯,需檢查是否有未解除的固定結構,或連接器引腳與焊盤存在粘連,可輕輕晃動連接器并緩慢增加拉力,逐步分離連接器,切勿使用撬棒直接撬動連接器本體,以免損壞連接器外殼或電路板。
針對焊接式板對板連接器,需采用加熱分離法。使用熱風槍調整至合適溫度(根據焊錫熔點確定,一般為250℃-300℃),熱風槍噴嘴與電路板保持3-5cm距離,均勻加熱連接器引腳焊點,待焊錫完全融化后,用鑷子輕輕托起連接器,使其與電路板分離。加熱過程中需不斷移動熱風槍噴嘴,避免局部溫度過高損壞電路板基材或周邊元件,同時控制加熱時間,防止長時間加熱導致電路板變色、變形。分離后若電路板焊盤殘留焊錫,可用吸錫器清理焊盤,保持焊盤平整,為后續重新安裝連接器做好準備。
拆卸完成后檢查電路板狀態。觀察電路板是否有焊盤脫落、銅箔翹起、基材損壞等情況,若發現輕微焊盤損傷,可使用導線進行補焊修復;若損傷嚴重,需評估電路板是否仍可使用。同時檢查板對板連接器是否完好,引腳有無彎曲、斷裂,以便判斷是否可再次使用。將拆卸后的電路板放置在防靜電托盤上,避免與硬物碰撞,為后續維修或重新組裝做好保護。
